S3-D170 absolute angular encoder – Fanuc protocol
Manuales

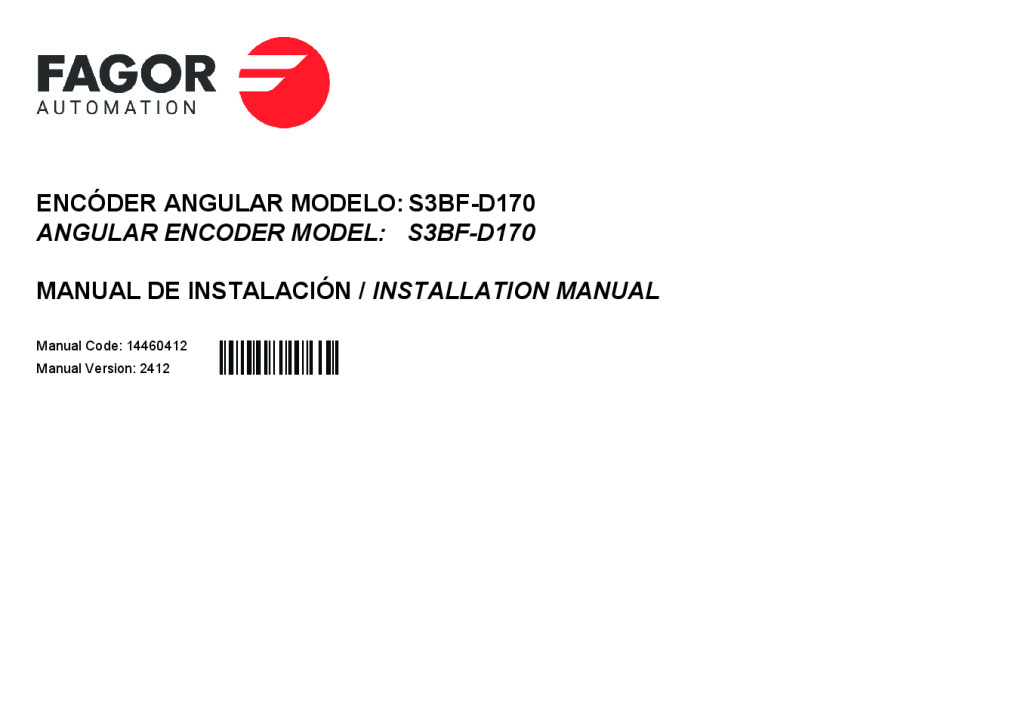

S3-D170 absolute angular encoder – Fanuc protocol

Datos del documento

Formato
PDF
Tamaño
650,5 KB
Páginas
16
Versión
V1.0
Actualizado

Descripción

Manual de instalación del encóder angular absoluto modelo S3BF-D170 con protocolo Fanuc. Incluye información detallada sobre dimensiones, posibilidades de montaje, esquemas de conexión eléctrica, especificaciones técnicas y procedimientos de alineación.

Documento técnico dirigido a fabricantes de máquinas e integradores para la correcta instalación, conexión y puesta en marcha del encóder S3BF-D170.

Descargar documento

Idiomas disponibles

Ficha técnica

Alimentación
3,8 Vdc a 14 Vdc pág. 9
Consumo
< 250 mA (a 5 V sin carga) pág. 9
Resolución (vueltas)
28 bits pág. 9
Resolución (por vuelta)
27 bits pág. 9
Longitud máxima cable
50 m pág. 9
Error cinemático (AA)
± 2” pág. 7
Error cinemático (AP-14)
± 2” pág. 7
Par de apriete
5 N·m ± 0.2 N·m pág. 3
Conector
M23 17 macho pág. 12

Datos extraídos del documento con IA y revisados. Comprueba el valor en la página indicada.
