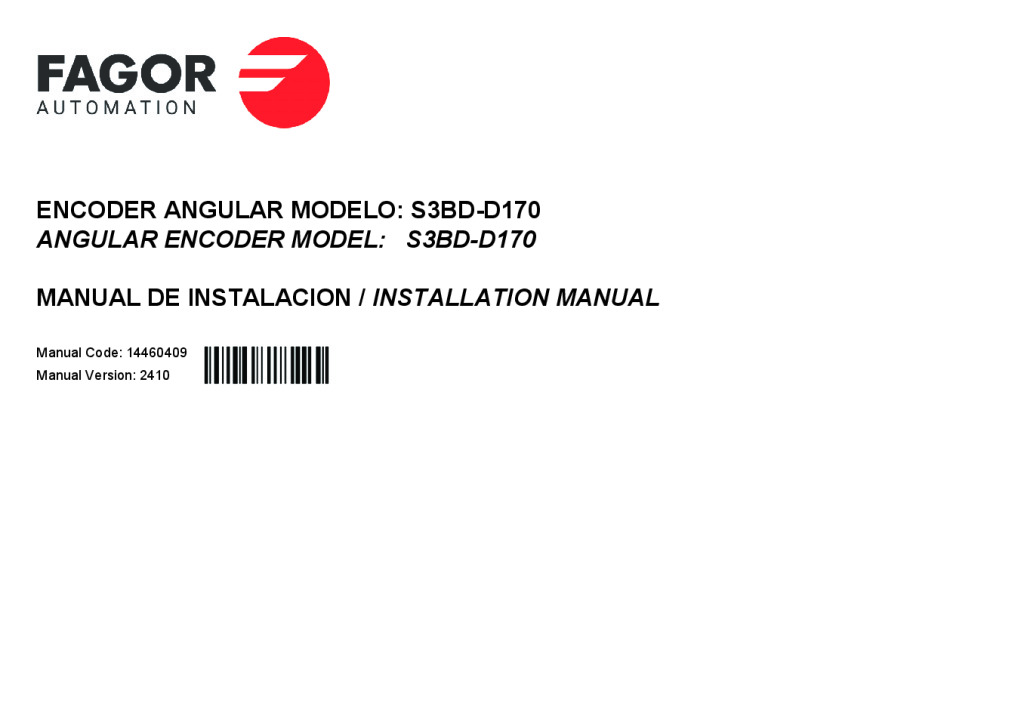

S3-D170 absolute angular encoder – FeeDat (Fagor) protocol
Manuales

S3-D170 absolute angular encoder – FeeDat (Fagor) protocol

Datos del documento

Formato
PDF
Tamaño
640,1 KB
Páginas
16
Versión
V1.0
Actualizado

Descripción

Manual de instalación del encoder angular absoluto modelo S3BD-D170 con protocolo FeeDat. Incluye información detallada sobre dimensiones, posibilidades de montaje, esquemas de conexión eléctrica y especificaciones técnicas de resolución y alimentación.

Documento técnico dirigido a fabricantes de máquinas e integradores para la correcta instalación, montaje y conexión eléctrica del encoder S3BD-D170 en sistemas Fagor QUERCUS.

Descargar documento

Idiomas disponibles

Contenido del documento

6 apartados
  1. ENCODER ANGULAR MODELO: S3BD-D170 1
  2. ANGULAR ENCODER MODEL: S3BD-D170 1
  3. MANUAL DE INSTALACION / INSTALLATION MANUAL 1
  4. Precaución / Caution 3
  5. Dimensiones / Dimensions 4
  6. Conexión equipo de aire / Connecting air equipment 8

Ficha técnica

Alimentación
3,8 a 14 V DC pág. 8
Consumo
< 250 mA (a 5V sin carga) pág. 8
Resolución 28 bits
268 435 456 posiciones/vuelta pág. 8
Resolución 27 bits
134 217 728 posiciones/vuelta pág. 8
Longitud máxima cable
100 m pág. 8
Error cinemático (Modelo AA)
± 2” pág. 7
Error cinemático (Modelo AP-14)
± 2” pág. 7
Par de apriete montaje
5 ± 0.2 Nm pág. 3

Datos extraídos del documento con IA y revisados. Comprueba el valor en la página indicada.
