S3-D170 absolute angular encoder – SSI (Siemens) protocol
Manuales

S3-D170 absolute angular encoder – SSI (Siemens) protocol

Datos del documento

Formato
PDF
Tamaño
636,5 KB
Páginas
16
Versión
V1.0
Actualizado

Descripción

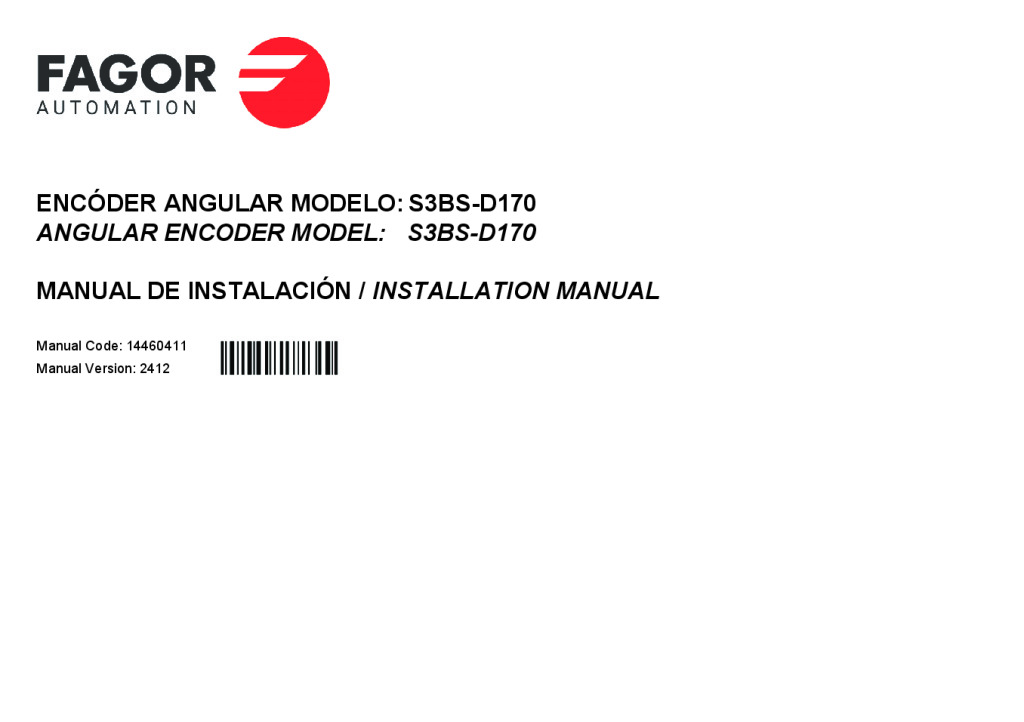

Manual de instalación del encóder angular absoluto modelo S3BS-D170. Incluye información detallada sobre dimensiones, posibilidades de montaje, especificaciones técnicas, esquemas de conexión para sistemas Siemens SMC 20 y SME 25, y detalles sobre el cableado.

Dirigido a integradores y fabricantes de máquina para la correcta instalación, montaje y conexión eléctrica del encóder en sistemas compatibles.

Descargar documento

Idiomas disponibles

Ficha técnica

Alimentación
3,8 Vdc a 14 Vdc pág. 8
Consumo
< 250 mA pág. 8
Resolución
23 bits pág. 8
Longitud máxima cable
100 m pág. 8
Tipo de datos
Gray pág. 8
Timeout
450 μs pág. 8
Par de apriete
5 N·m ± 0.2 N·m pág. 3
Error cinemático (AA)
± 2” pág. 6

Datos extraídos del documento con IA y revisados. Comprueba el valor en la página indicada.
