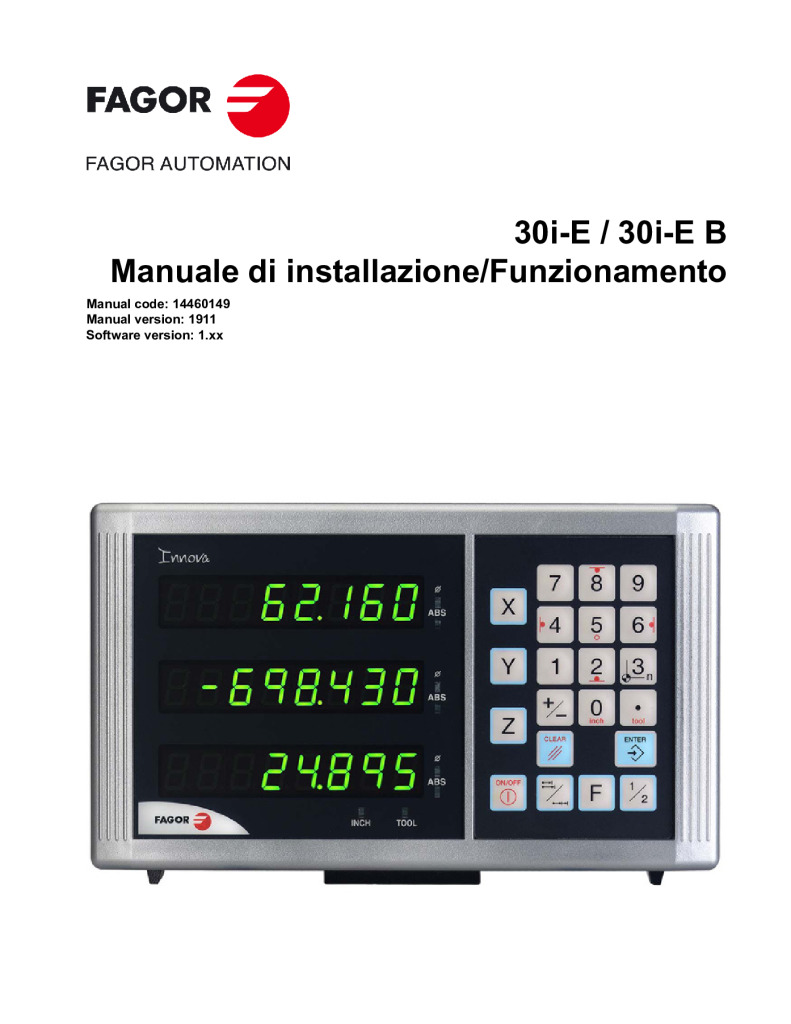

Copertina: Readout Innova DRO – Electroerosion/grinding machine 3 axis
Readout Innova DRO – Electroerosion/grinding machine 3 axis
Manuales

Readout Innova DRO – Electroerosion/grinding machine 3 axis

Dettagli del documento

Formato
PDF
Dimensione
820,4 KB
Pagine
48
Versione
V1.0
Aggiornato
Scarica documento

Lingue disponibili

Contenuto del documento

47 sezioni
  1. 1 Descrizione del visualizzatore 4
  2. 1.1 Pannello frontale 4
  3. 1.2 Accensione e spegnimento dell’apparecchio 5
  4. 2 Operazione del visualizzatore 6
  5. 2.1 Modalità di visualizzazione 6
  6. 2.2 Lettura incrementale, assoluta e rispetto allo zero macchina 7
  7. 2.2.1 Esempio 8
  8. 2.3 Selezione e ricerca dello zero macchina 10
  9. 2.3.1 Sequenza di ricerca dello zero macchina: 10
  10. 2.4 Operare con utensili 11
  11. 2.4.1 Immissione delle dimensioni dell’utensile 11
  12. 2.4.2 Compensazione delle dimensioni dell’utensile durante la lavorazione 11
  13. 2.4.3 Origine di riferimento sul pezzo (zero pezzo) per lavori con compensazione utensile 12
  14. 2.5 Operazioni speciali 13
  15. 2.5.1 Modalità elettroerosione 13
  16. 2.5.2 Centratura di pezzo 15
  17. 2.6 Esempi di operazione con compensazione utensile 15
  18. 2.6.1 Tasca Interna 16
  19. 2.6.2 Tasca Esterna 17
  20. 2.7 Accesso alle funzioni speciali 18
  21. 2.7.1 Forature in circonferenza e in linea 18
  22. 2.7.2 Congelamento quote (HOLD) 21
  23. 2.7.3 Calcolatrice 22
  24. 2.7.4 Misura dell'angolo del pezzo 24
  25. 2.7.5 Esecuzione raccordo 25
  26. 3 Installazione del visualizzatore 26
  27. 3.1 Montaggio del modello ad incastro 26
  28. 3.2 Pannello posteriore 27
  29. 3.3 Caratteristiche Tecniche generali 28
  30. 3.4 Collegamenti 29
  31. 3.4.1 Collegamento dei sistemi di retroazione 29
  32. 3.4.2 Collegamento di ingressi e uscite. Connettore X4 30
  33. 3.5 Modo di regolazione semplice (Easy Setup) 32
  34. 3.5.1 Accesso alla modalità “Easy Setup” 32
  35. 3.5.2 modalità di funzionamento 32
  36. 3.5.3 Collegamento a Rete e a Macchina 33
  37. 3.6 Parametro di installazione 33
  38. 3.7 Parametri di impostazioni della retroazione e della visualizzazione 35
  39. 4 Appendice 43
  40. 4.1 Marcatura UL 43
  41. 4.2 Marcatura CE 43
  42. 4.2.1 Dichiarazione di conformità 43
  43. 4.2.2 Condizioni di sicurezza 43
  44. 4.2.3 Condizioni di garanzia 45
  45. 4.2.4 Condizioni di successive spedizioni 45
  46. 4.3 Codici di errore 45
  47. 4.4 Manutenzione 47
